Her kritik parça için dijital bir kimlik kartı

Her parçayı haftalar değil, saniyeler içinde izle

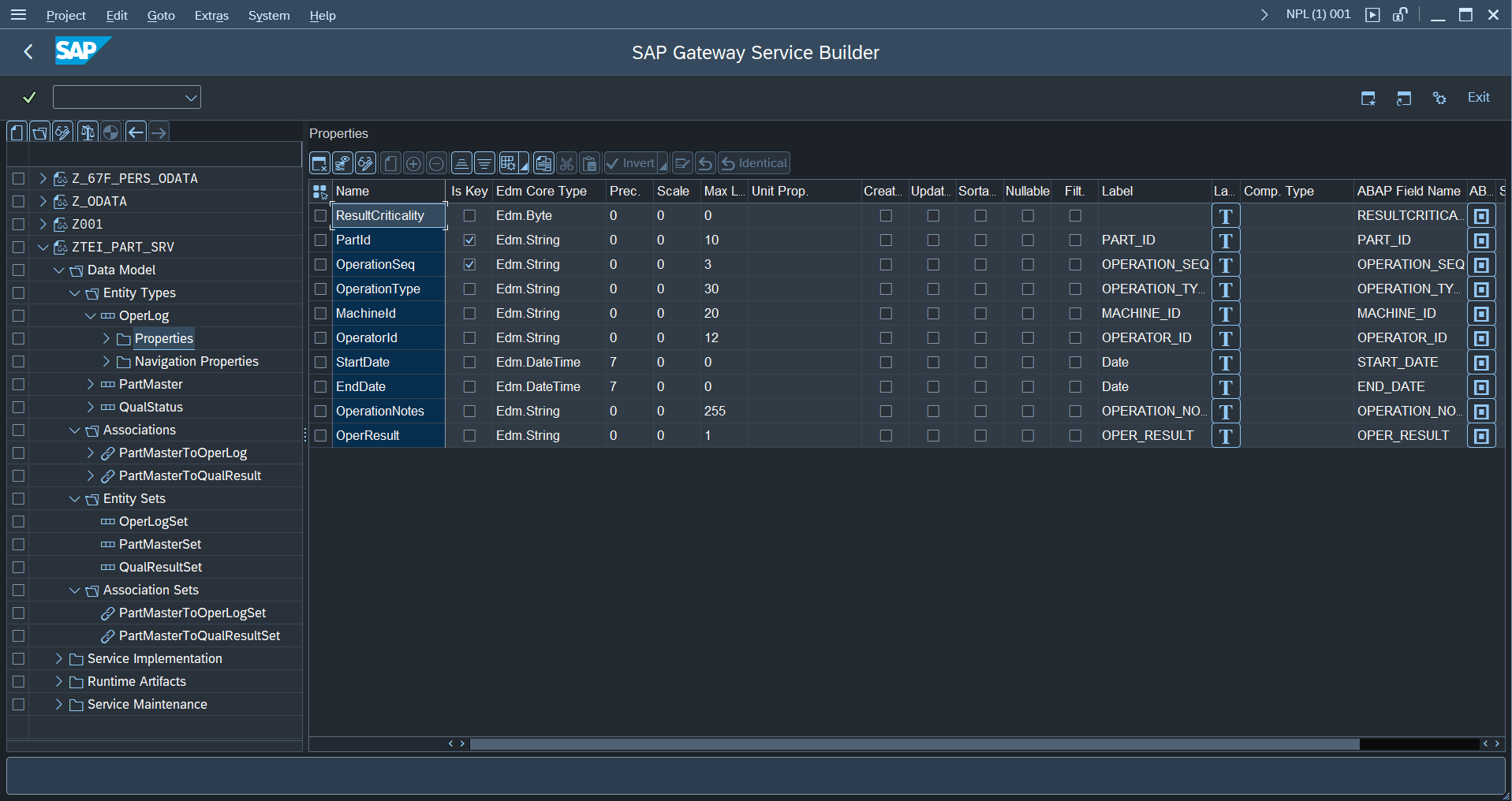

Havacılık üretiminde, teslimattan yıllar sonra arızalanan bir parçanın geçmişi anında geriye izlenebilmelidir — geçtiği her tezgah, çalıştıran her operatör, ölçen her muayene cihazı. Bu proje, standart SAP teknolojisi üzerinde bu izlenebilirlik sistemini uçtan uca kuruyor: üç ABAP tablosu, klasik bir OData V2 servisi, nesne yönelimli bir kalite motoru, CDS tabanlı bir raporlama katmanı ve neredeyse tamamen annotation'lardan üretilen bir Fiori Elements arayüzü.

Neler kuruldu

• ✓

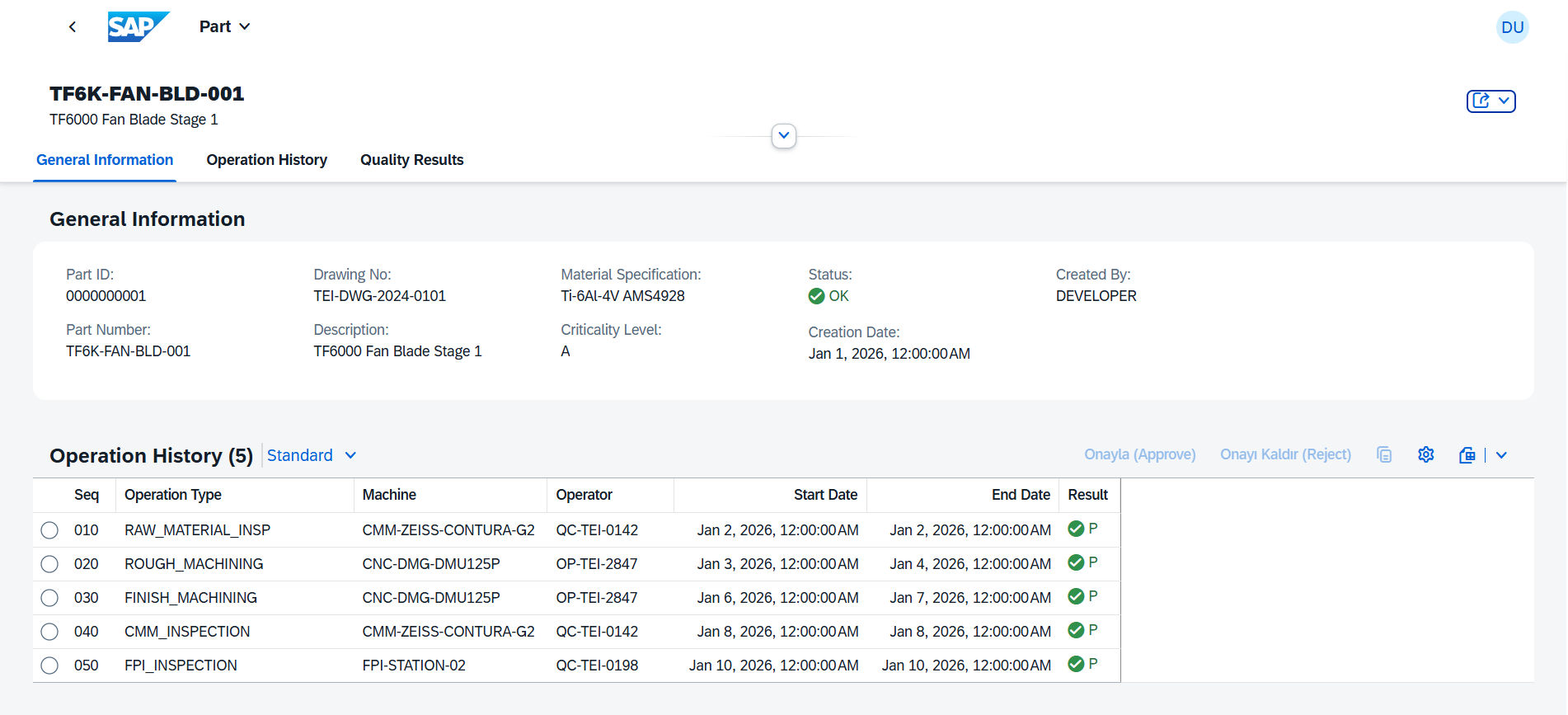

  Tam parça soy ağacı

  Hammadde, işleme operasyonları ve kalite muayene sonuçları tek bir parça kaydından bağlantılı ve sorgulanabilir.

• ✓

  Canlı kritiklik analitiği

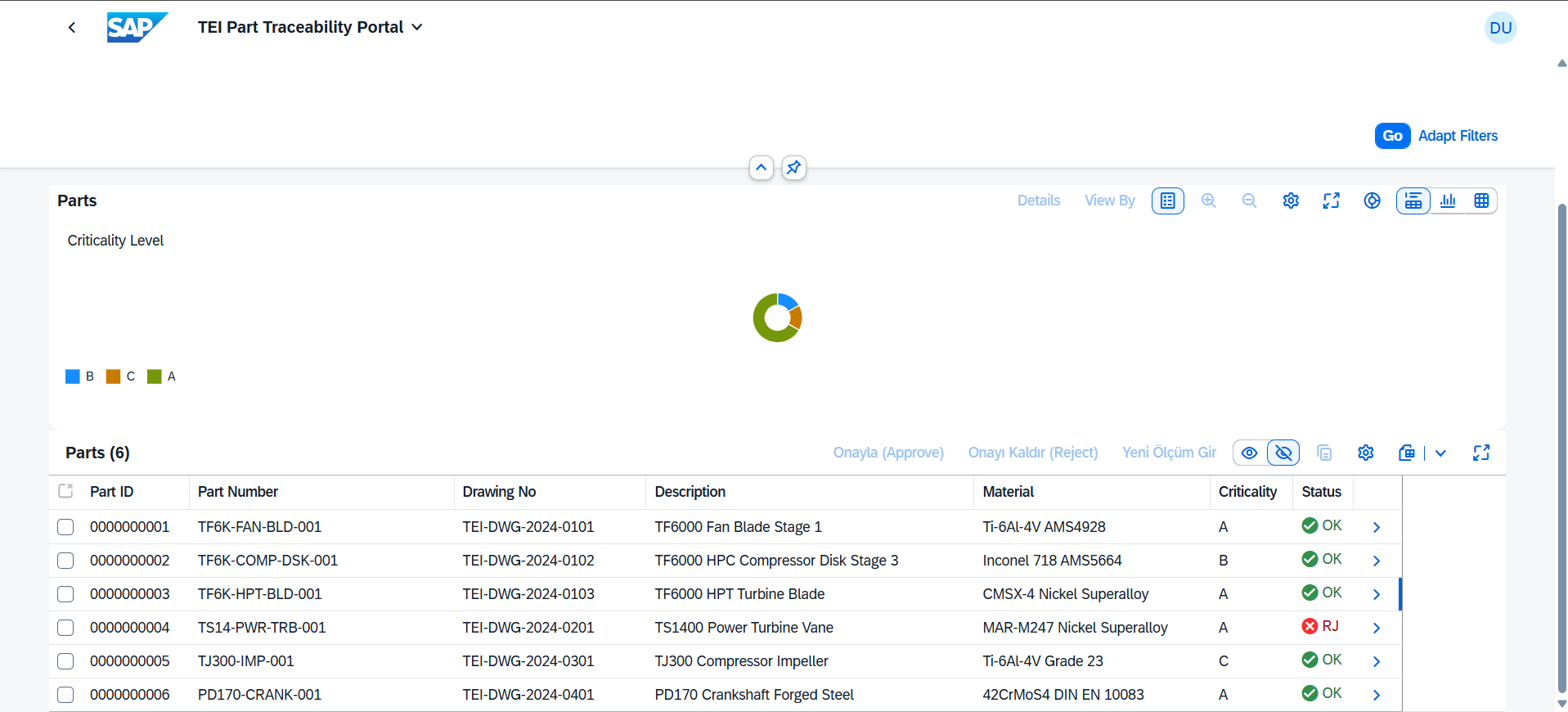

  Kritiklik seviyesine göre parça dağılımını gösteren donut chart'lı List Report — gerçek sunucu taraflı GROUP BY ile hesaplanıyor, istemci taraflı yaklaşık değer değil.

• ✓

  Üç seviyeli onay / red

  Parça, operasyon ve tekil kalite ölçümü birbirinden bağımsız olarak imzalanabiliyor — bu bir kalite mühendisinin incelemesi, otomatik doğrulamadan ayrı.

• ✓

  Otomatik durum roll-up'ı

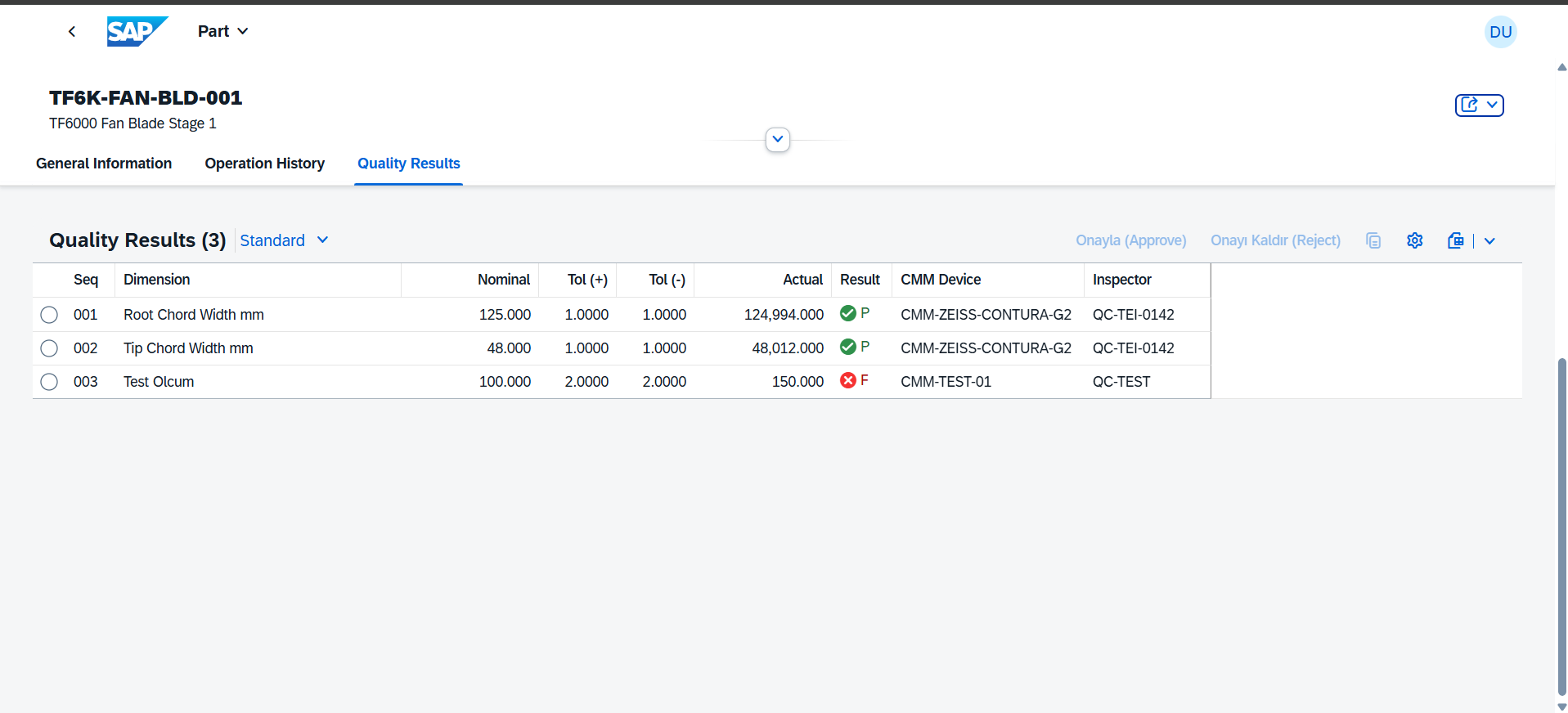

  Herhangi bir operasyon ya da ölçümün reddedilmesi anında üst parçayı reddedilmiş olarak işaretliyor. Manuel takip yok, kötü bir sonucu gizlemek mümkün değil.

• ✓

  Sadece saklama değil, tolerans zorlaması

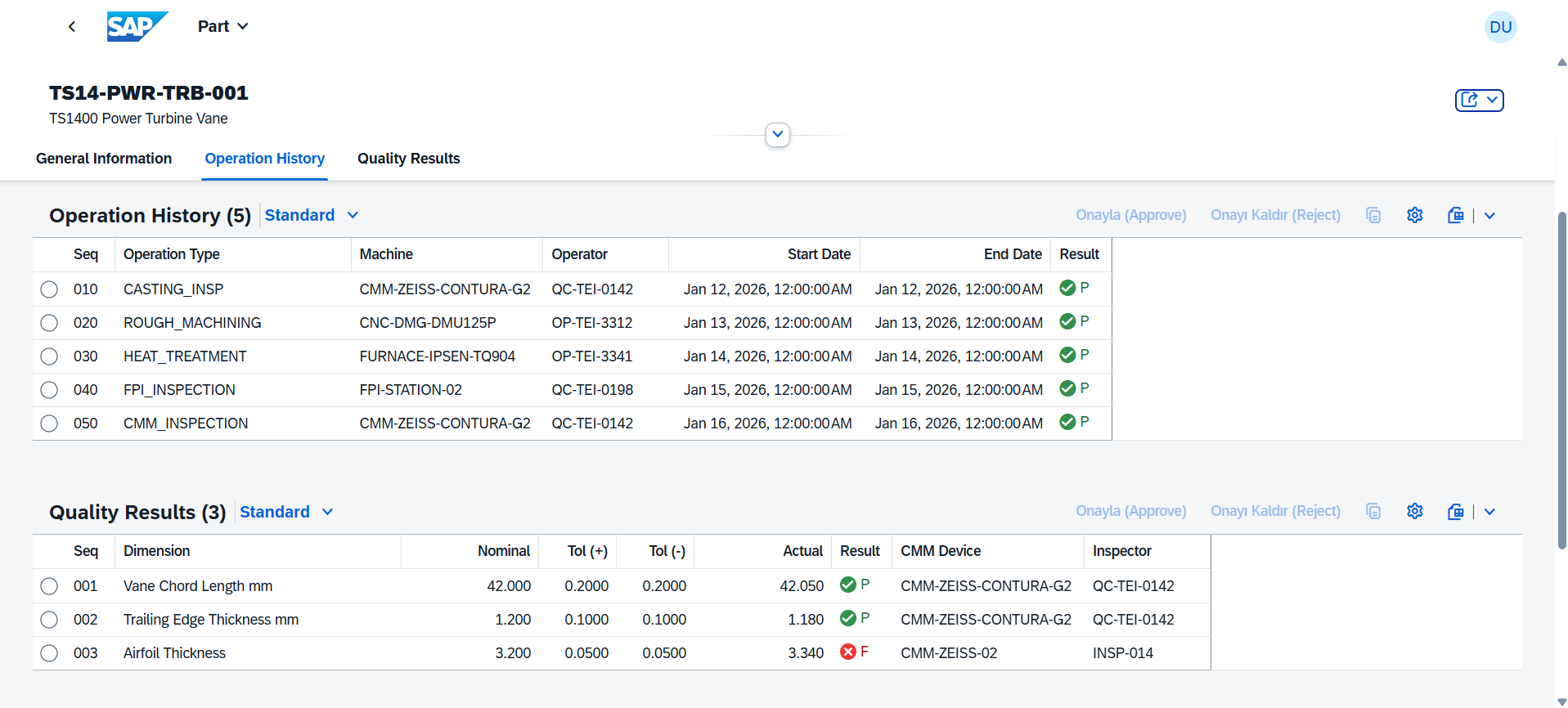

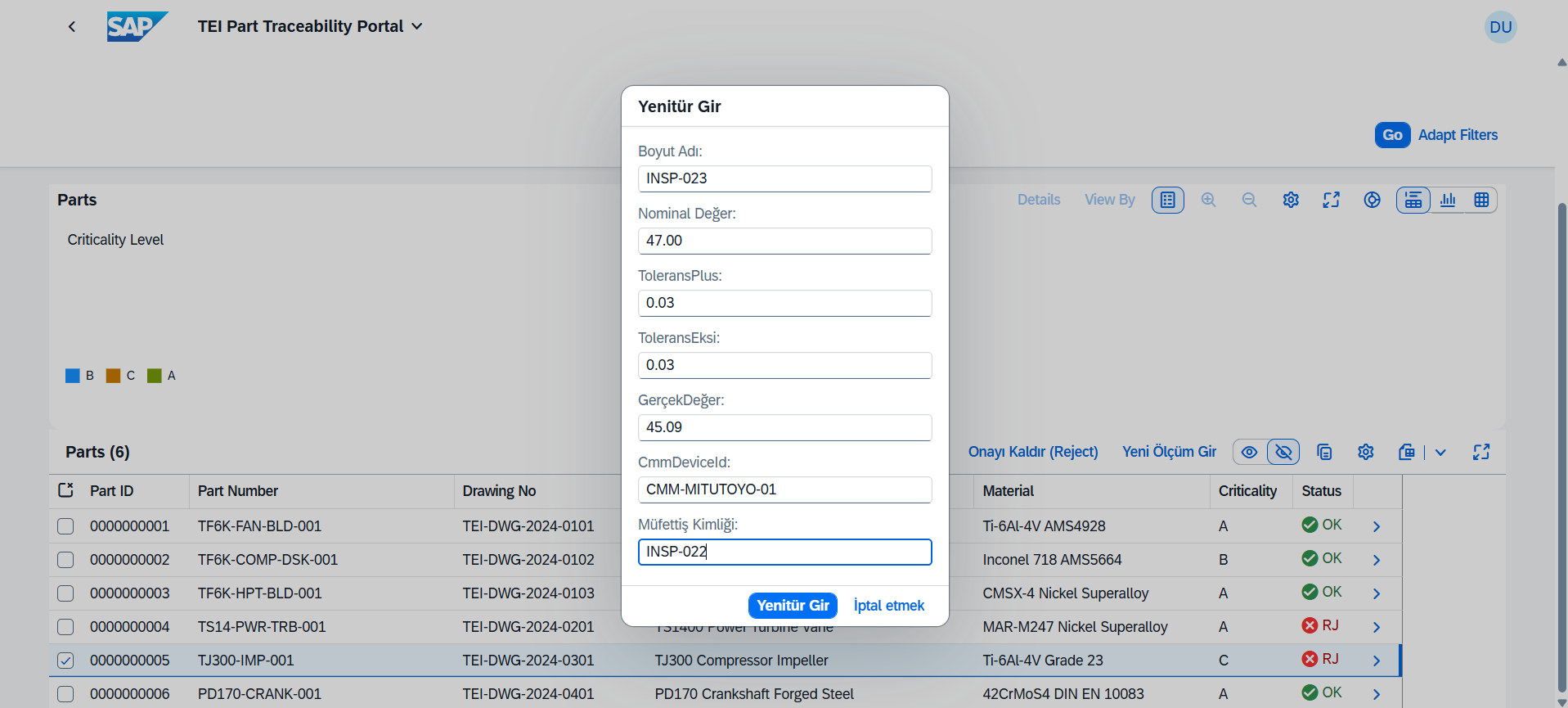

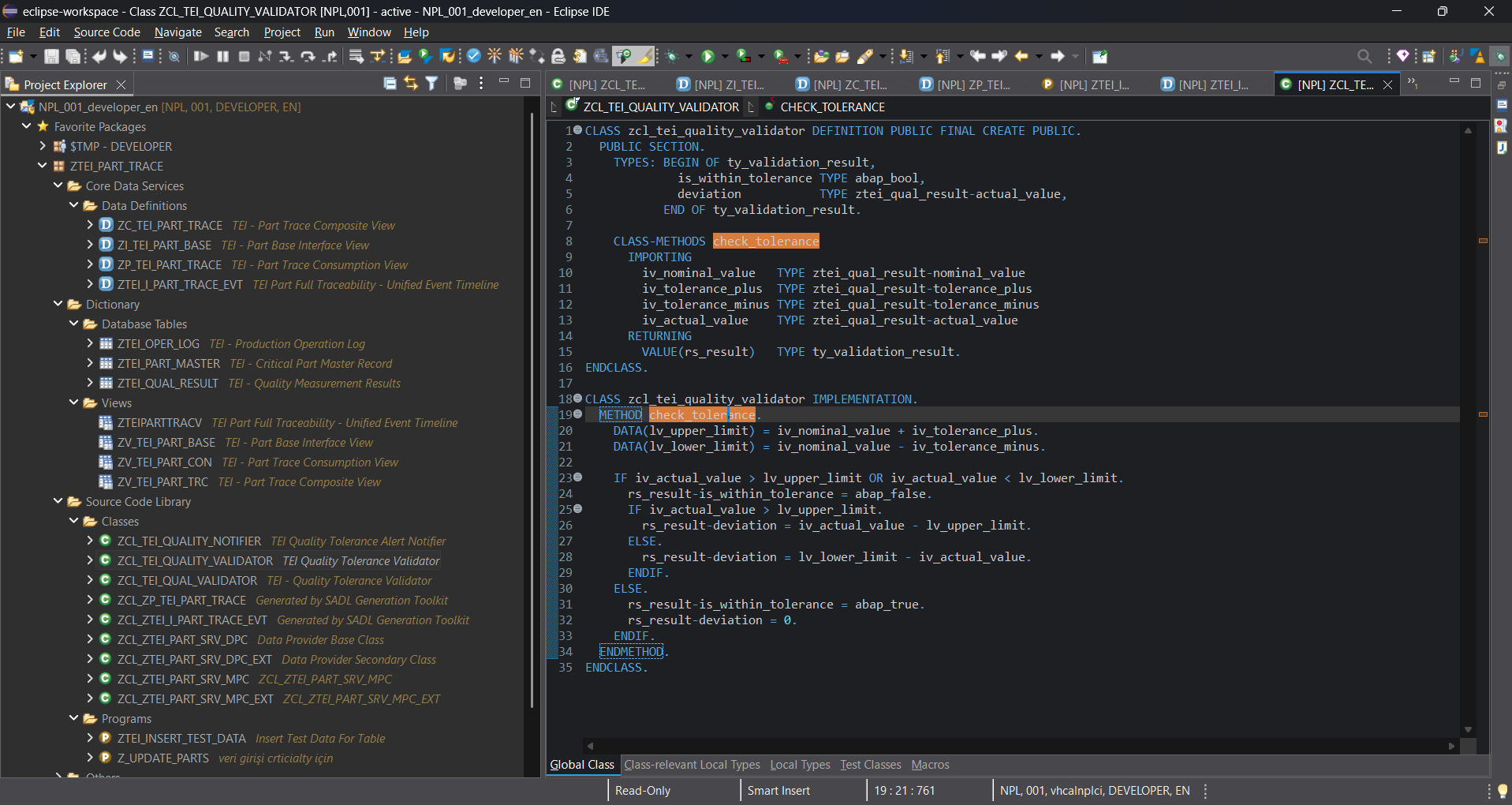

  Özel bir ABAP OOP sınıfı, her yeni ölçümü gönderildiği anda Nominal ± Tolerans'a karşı kontrol ediyor.

• ✓

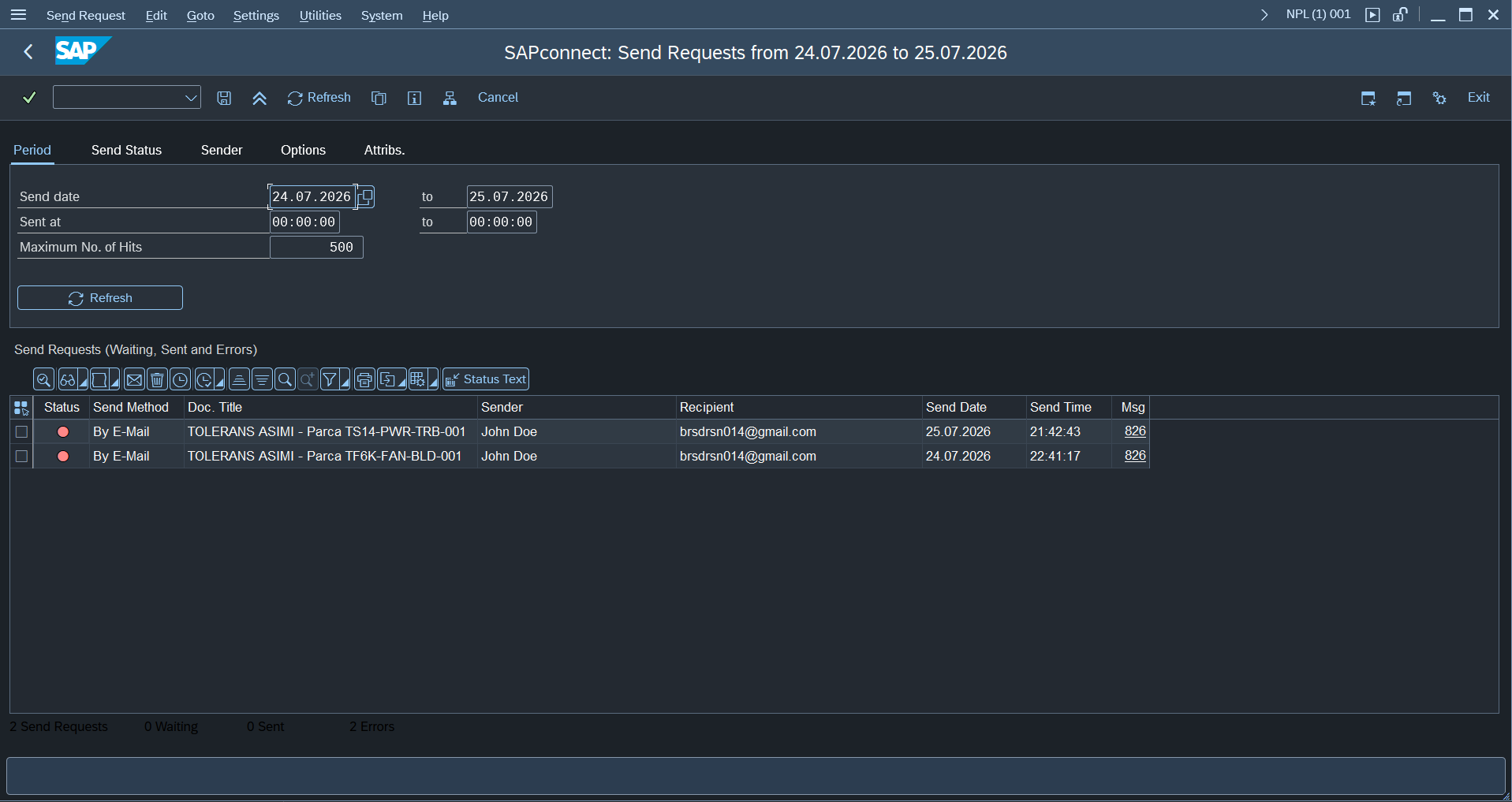

  Beklemesiz e-posta uyarısı

  Tolerans dışı bir sonuç, CL_BCS üzerinden kalite yöneticisine otomatik e-posta gönderiyor — sorunu önce birinin fark etmesi gerekmiyor.

• ✓

  CDS tabanlı birleşik zaman çizelgesi

  Bir CDS View, operasyon ve kalite olaylarını her parça için tek bir kronolojik akışta birleştiriyor, @OData.publish ile kendi OData servisi olarak yayınlanıyor.

Ölçümden karara, otomatik olarak

Tüm projenin etrafında kurulduğu çekirdek döngü — tek bir Fiori action'ı tarafından tetikleniyor: SubmitQualityMeasurement.

sonra

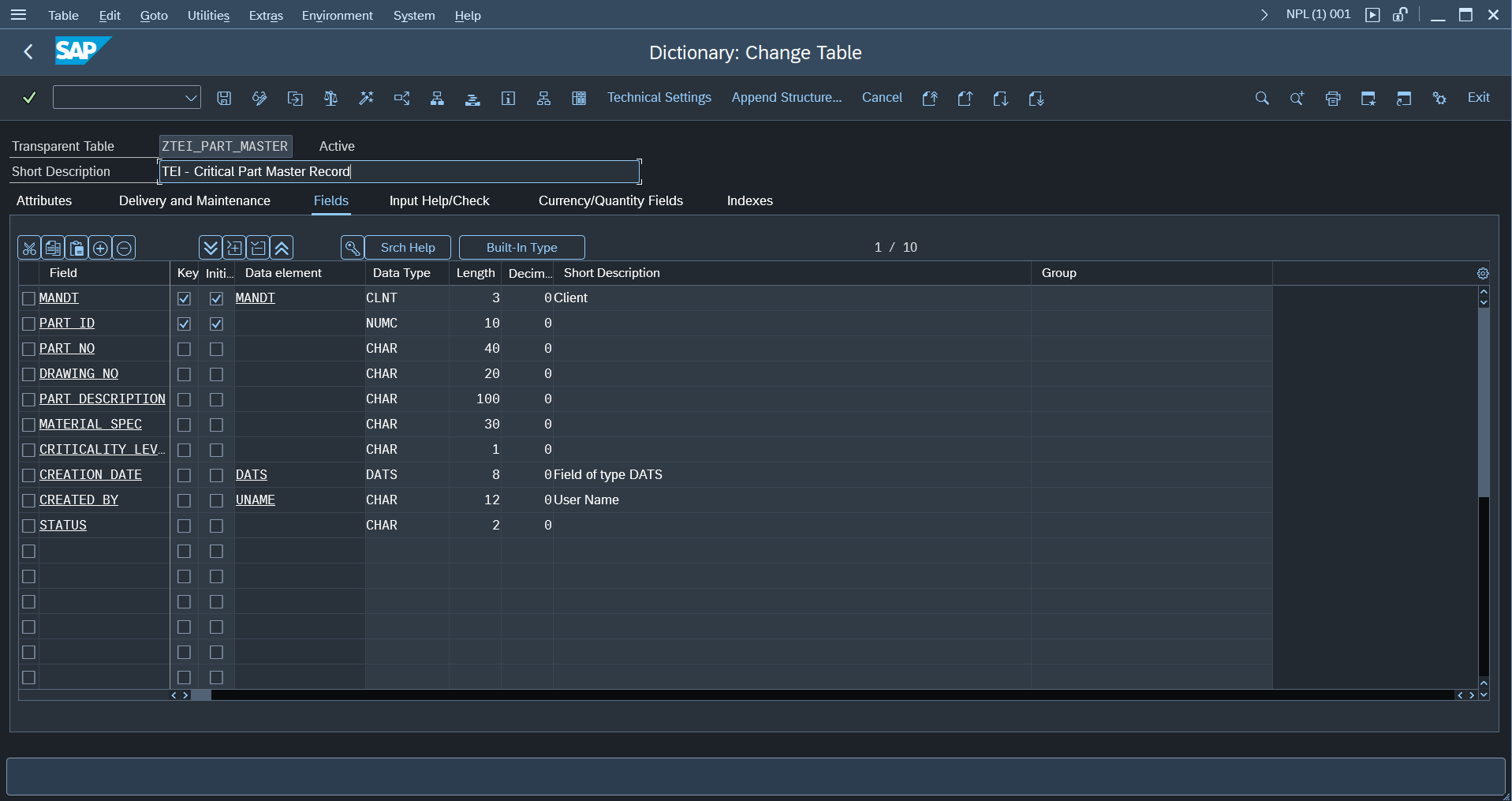

Üç tablo, tek parça kaydı

Her parça, PART_ID ile bağlanan bire-çok operasyon geçmişi ve bire-çok kalite kontrolü taşır.

Neyle inşa edildi

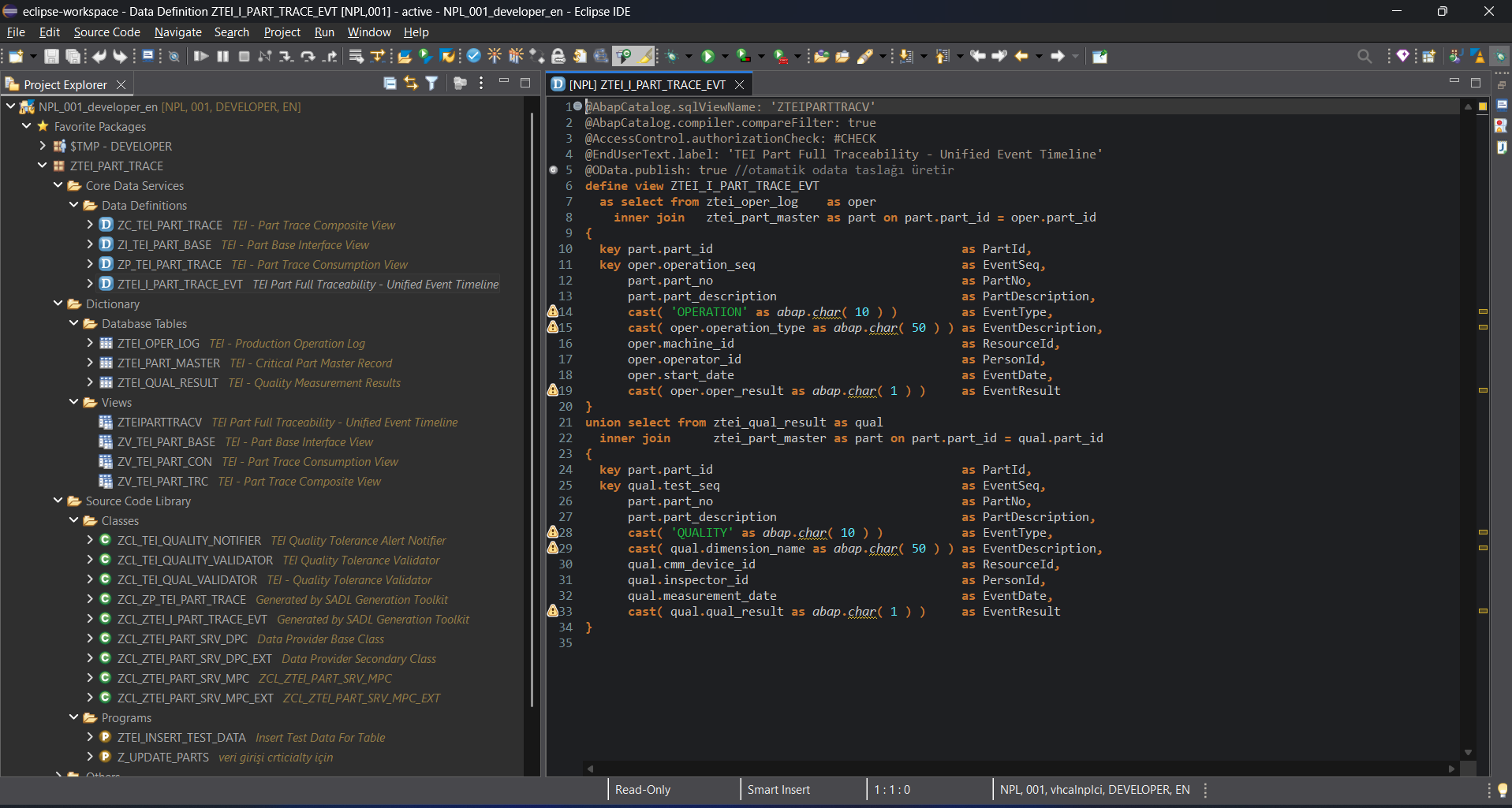

Tek zaman çizelgesi, iki olay tipi

Operasyonlar ve kalite kontrolleri yapısal olarak farklı tablolar — ama bir parçanın geçmişi için ikisi de sadece birer olay. Bir CDS UNION bu şekilde ele alıyor.

@OData.publish: true
define view ZTEI_I_PART_TRACE_EVT as
  select from ztei_oper_log as oper
    inner join ztei_part_master as part on part.part_id = oper.part_id
{
  key part.part_id      as PartId,
  key oper.operation_seq as EventSeq,
      'OPERATION'       as EventType,
      oper.operation_type as EventDescription,
      oper.start_date     as EventDate,
      oper.oper_result    as EventResult
}
union
  select from ztei_qual_result as qual
    inner join ztei_part_master as part on part.part_id = qual.part_id
{ key part.part_id as PartId, … 'QUALITY' as EventType … }

Bilinen kısıtlar
